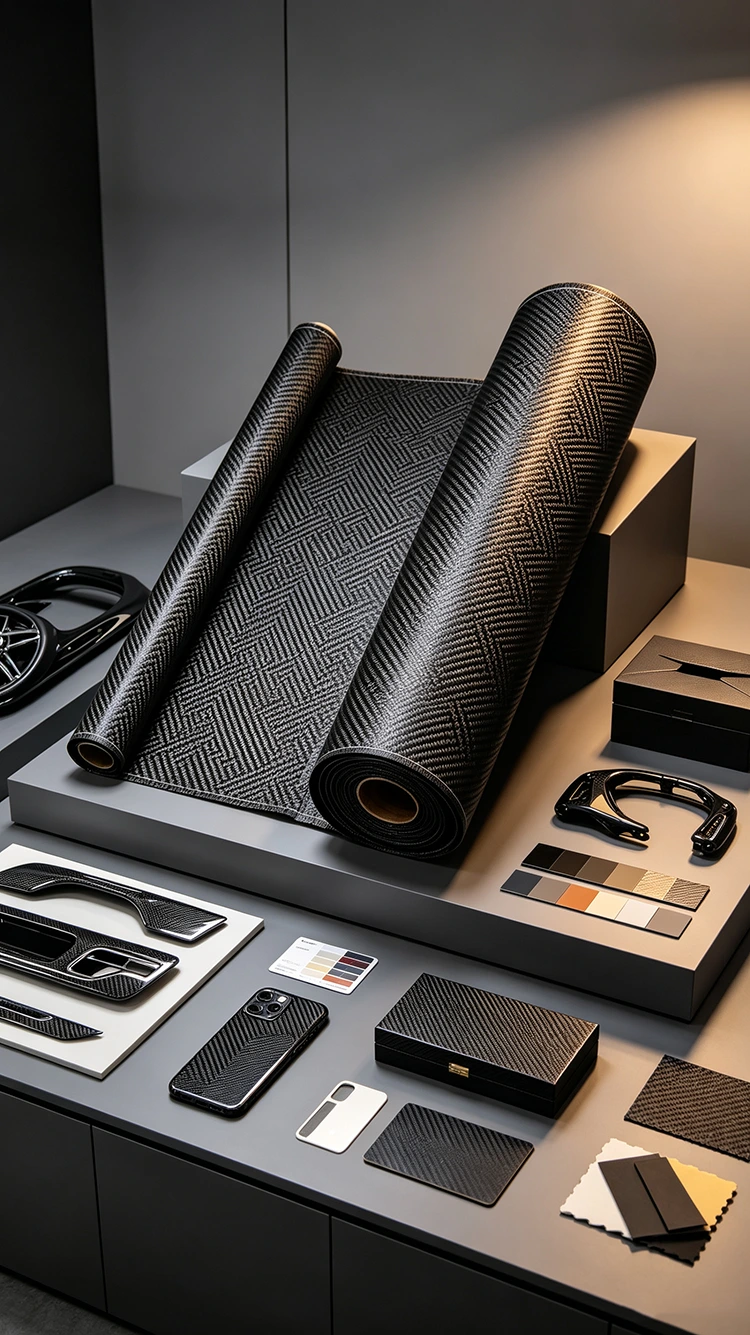

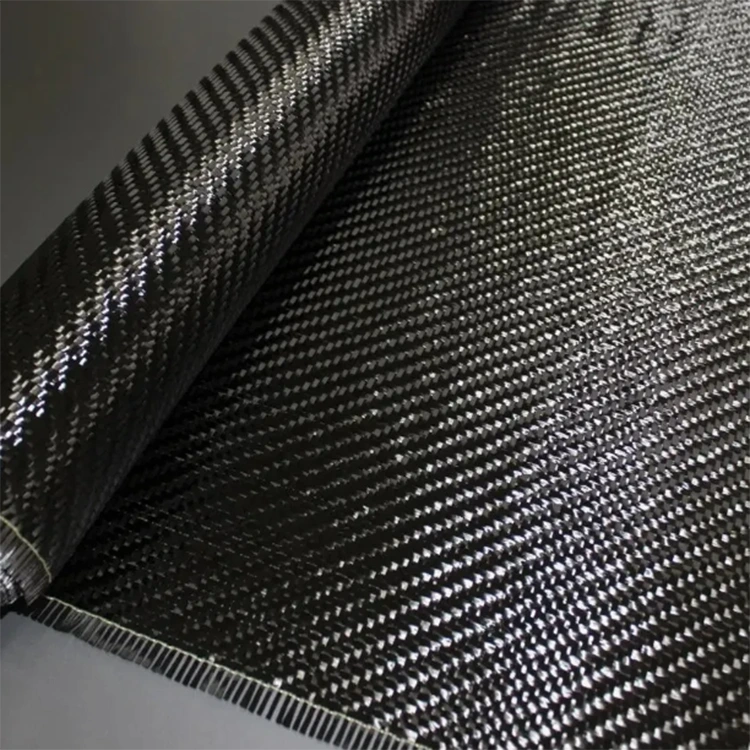

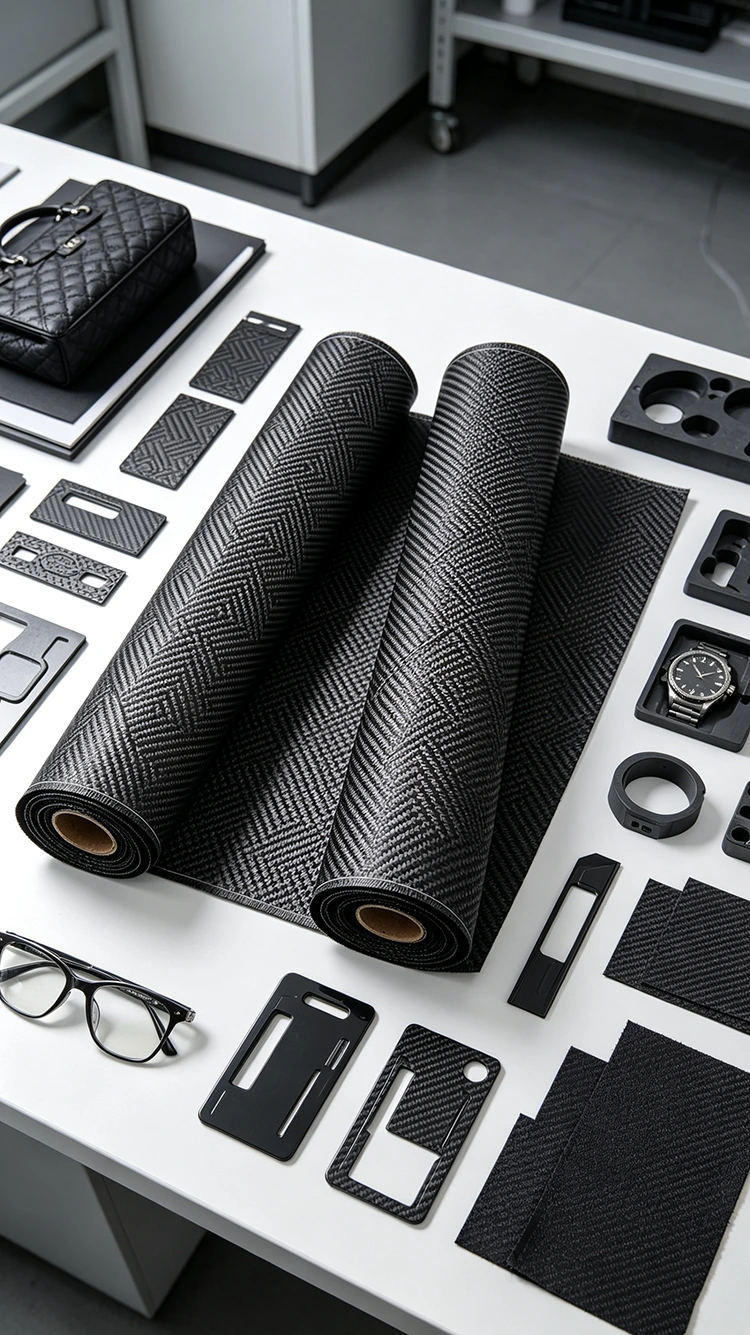

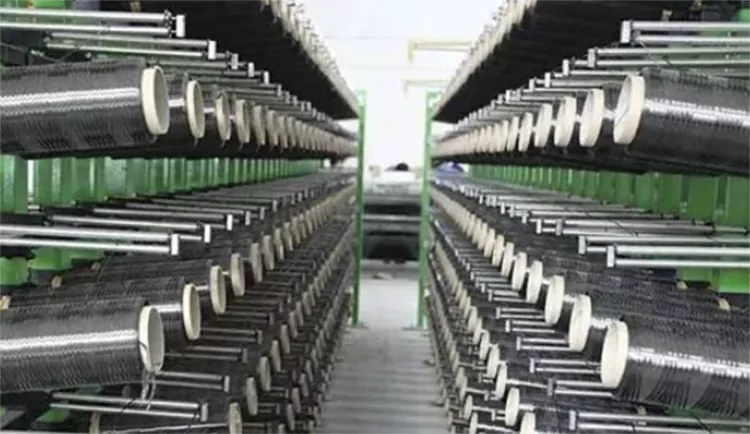

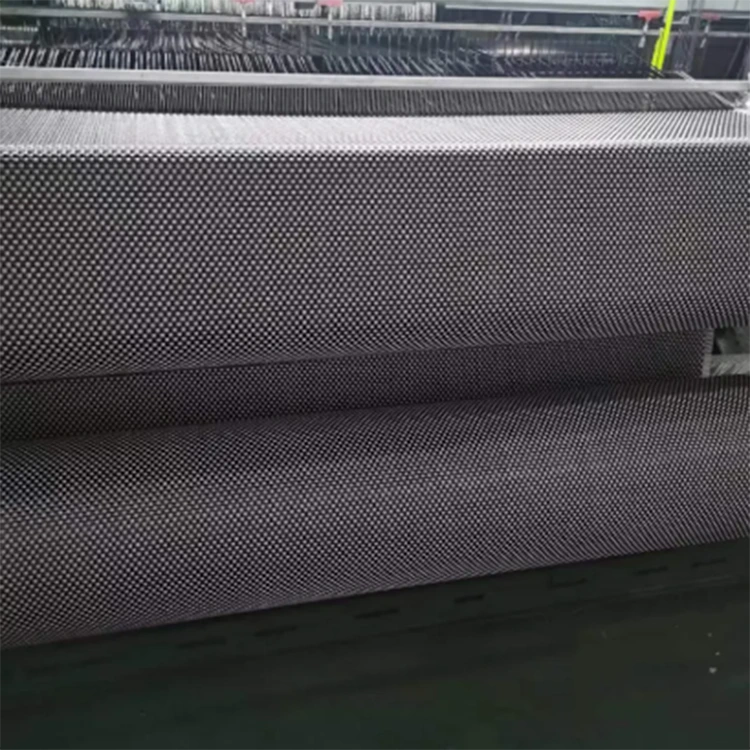

Tejido de fibra de carbono unidireccional

La tela de fibra de carbono unidireccional se suministra en una construcción tejida Jacquard en esta especificación. El proceso de tejido controla la disposición de los hilos de fibra de carbono para crear una estructura de tejido y un patrón de superficie definidos. A diferencia de una tela estándar lisa o de sarga, el tejido Jacquard permite variar la disposición de los hilos para producir diferentes diseños visibles.

Para la fabricación de compuestos, el patrón de la tela es sólo una parte de la especificación del material. El grado de fibra de carbono, el peso del tejido, la disposición de los hilos, el sistema de resina, el espesor del laminado y las condiciones de moldeo tienen una mayor influencia en las propiedades del compuesto acabado. Por lo tanto, la construcción Jacquard es más relevante cuando es necesario considerar tanto la estructura del tejido como la superficie visible durante la selección del material.

En qué se diferencia la tela de fibra de carbono Jacquard

Las telas lisas y de sarga de fibra de carbono utilizan patrones de entrelazado relativamente regulares. El tejido Jacquard utiliza una selección controlada de hilos durante el tejido, lo que permite que áreas específicas de la tela sigan diferentes patrones.

Esto cambia la apariencia de la superficie tejida sin que el tejido en sí sea un sustituto del diseño estructural. Si la tela se utilizará en un laminado de soporte de carga, se debe establecer el grado de fibra requerido, el peso de la tela, el sistema de resina y la construcción del laminado de acuerdo con los requisitos del componente.

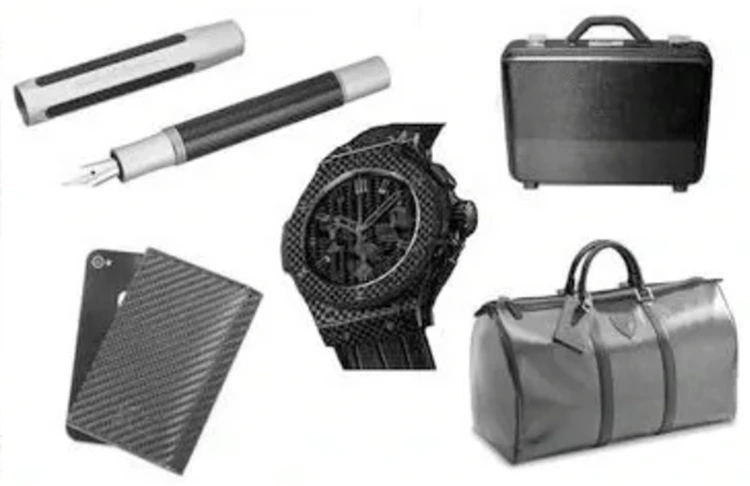

Para piezas compuestas visibles, el patrón tejido puede permanecer expuesto después del moldeo y convertirse en parte de la superficie terminada. Esto hace que la construcción sea relevante para componentes como molduras de automóviles, productos deportivos, carcasas de equipos y piezas compuestas personalizadas.

La apariencia real después del moldeo también depende de la distribución de la resina, la consolidación, el estado del molde y el acabado de la superficie. Por lo tanto, el patrón que se ve en el tejido seco no debe considerarse como garantía del aspecto moldeado final.

Tejido Jacquard, Liso y Sarga

Estas construcciones textiles se diferencian principalmente por la disposición de los hilos y el patrón de superficie resultante. La elección adecuada depende del comportamiento requerido del tejido, la geometría del componente y la apariencia del acabado.

La tabla describe las diferencias visuales y de aplicación típicas en lugar de una clasificación mecánica. Un tejido Jacquard no es automáticamente más fuerte ni más rígido que un tejido liso o de sarga. Las propiedades finales del compuesto dependen del sistema de materiales completo y del diseño del laminado.

Seleccionar la tela para una pieza compuesta

La tela debe seleccionarse después de que se hayan establecido los requisitos básicos del componente. Las consideraciones importantes incluyen el peso requerido de la tela, el ancho, el patrón de la superficie, la caída, el espesor del laminado y el método de moldeado.

Para un componente plano o relativamente simple, una estructura tejida regular puede ser suficiente. Las superficies más complejas pueden requerir una construcción de tela que pueda seguir el molde sin distorsión excesiva. Si la fibra de carbono permanece visible, el patrón requerido también se debe considerar durante el corte y el laminado.

La orientación del refuerzo sigue siendo una consideración de diseño separada. Un patrón de superficie tejida no define por sí solo la dirección de carga estructural primaria de un compuesto. Para piezas con carga direccional específica, el laminado debe diseñarse según las orientaciones de fibras y la disposición de capas requeridas.

Requisitos de superficie visible

Cuando la tela de fibra de carbono permanece visible, la coherencia entre las piezas adyacentes se vuelve importante. La dirección de corte, la tensión de la tela y el manejo durante el laminado pueden afectar la alineación del patrón, particularmente en superficies curvas.

La superficie del molde y el sistema de resina también influyen en la apariencia después del curado. Un patrón uniforme de tela seca aún puede producir un resultado visual diferente si el flujo de resina, la consolidación o el acabado de la superficie no se controlan de manera consistente.

Requisitos estructurales

Para los componentes estructurales, la tela debe evaluarse junto con el grado de fibra de carbono, el sistema de resina, el contenido de fibra y el programa de laminado. El patrón Jacquard no debe utilizarse como base principal para determinar la idoneidad estructural.

Aplicaciones típicas

Componentes automotrices

La tela de fibra de carbono Jacquard se puede considerar para molduras interiores visibles, paneles decorativos, cubiertas de equipos y otros componentes donde la superficie tejida forma parte de la apariencia final. La especificación de la tela debe coincidir con la geometría del encofrado y el acabado superficial requerido.

Equipamiento deportivo

Los productos deportivos, como componentes de bicicletas, estructuras de raquetas, palas y accesorios, pueden utilizar tela de fibra de carbono visible donde se conserva el patrón de la superficie después del moldeo. El peso de la tela requerido y la construcción del laminado dependen del componente individual.

Equipo electrónico

Las estructuras de equipos y carcasas seleccionadas pueden incorporar tejido de fibra de carbono cuando el material cumple con los requisitos mecánicos y dimensionales de la aplicación. La fibra de carbono es conductora de electricidad, por lo que se deben revisar los requisitos electromagnéticos y de aislamiento cuando se utiliza el material alrededor de conjuntos electrónicos.

Productos compuestos personalizados

Las piezas compuestas personalizadas pueden utilizar tela Jacquard cuando se requiere un patrón de tejido particular. Antes de la producción, el patrón, el peso de la tela, las dimensiones, el sistema de resina y el proceso de moldeado deben confirmarse juntos en lugar de especificar la tela solo por su apariencia.

Información sobre materiales

Procesamiento y acabado superficial

La apariencia final de un componente tejido de fibra de carbono se ve afectada por todo el proceso de moldeo. La colocación de la tela, el flujo de resina, la presión de consolidación, la superficie del molde y las condiciones de curado pueden cambiar la forma en que aparece el tejido después de que la pieza se libera del molde.

Para componentes con superficies visibles de fibra de carbono, la tela debe manipularse con cuidado durante el corte y el laminado. Un estiramiento o movimiento excesivo puede alterar la disposición del hilo y provocar una distorsión visible del patrón.

Si se aplica un recubrimiento transparente después del moldeo, también se debe considerar su espesor, condición de la superficie y compatibilidad con el compuesto. Por lo tanto, el aspecto final está determinado por el tejido y los pasos de procesamiento posteriores, más que por el método de tejido únicamente.

Consideraciones de manejo y servicio

Antes del moldeo, la tela de fibra de carbono debe almacenarse y manipularse de acuerdo con los requisitos del sistema de materiales aplicable. Una vez incorporado a un compuesto curado, las condiciones de servicio están determinadas principalmente por el sistema de resina, el diseño del laminado, el entorno operativo y las condiciones de carga.

Para los componentes de fibra de carbono visibles, la limpieza de rutina debe evitar la abrasión innecesaria y los productos químicos agresivos que puedan afectar el revestimiento de la superficie o la resina. La exposición a la temperatura debe permanecer dentro de los límites establecidos para el sistema compuesto terminado.

Los rayones superficiales no necesariamente indican falla estructural. Sin embargo, se deben evaluar grietas, delaminación, daños significativos por impacto o refuerzo expuesto cuando el componente tiene una función estructural.

¿Cuándo se debe inspeccionar un componente de fibra de carbono?

No existe un intervalo universal de inspección o reemplazo para cada componente compuesto de fibra de carbono. El programa de mantenimiento adecuado depende del diseño de la pieza, el entorno operativo, las condiciones de carga y los requisitos del fabricante.

Se debe prestar especial atención a señales visibles como:

· Grietas en el laminado

· Delaminación o separación

· Daños significativos por impacto

· Exposición de la fibra causada por fallas en la superficie

· Pérdida de integridad estructural

· Deterioro grave de la capa protectora

Para piezas críticas para la seguridad, las decisiones de inspección y reemplazo deben seguir los requisitos de mantenimiento especificados para el producto terminado en lugar de una estimación general de la vida útil.

Preguntas frecuentes

¿Qué es la tela de fibra de carbono unidireccional?

La tela de fibra de carbono unidireccional en esta especificación de producto utiliza un método de tejido Jacquard para producir un material de fibra de carbono tejido con un patrón de superficie definido. La disposición exacta del hilo, el peso del tejido y las características estructurales deben confirmarse a partir de las especificaciones del material.

¿En qué se diferencia el Jacquard de la fibra de carbono sarga?

La sarga utiliza un patrón de entrelazado diagonal regular, mientras que el tejido Jacquard permite una mayor variación en la disposición de los hilos y el diseño del patrón visible. La diferencia está principalmente en la construcción y apariencia del tejido, más que en una diferencia automática en el rendimiento mecánico.

¿La fibra de carbono Jacquard es adecuada para compuestos estructurales?

Se puede incorporar en piezas compuestas, pero la idoneidad estructural depende del grado de fibra de carbono, el peso del tejido, el sistema de resina, la orientación de la fibra y el diseño del laminado. El método de tejido Jacquard por sí solo no establece las propiedades mecánicas del componente acabado.

¿Se puede personalizar el patrón Jacquard?

La disponibilidad de patrones depende de las especificaciones de tejido y los requisitos de producción. Una consulta personalizada debe incluir el patrón requerido, el peso de la tela, las dimensiones y la aplicación prevista para la evaluación.

¿Es adecuado para interiores de automóviles?

Se puede considerar para molduras, paneles, componentes decorativos y otras aplicaciones automotrices de fibra de carbono visibles donde la superficie tejida es parte de la apariencia final. El material y el proceso de moldeado deben compararse con los requisitos de los componentes.

¿Cuánto dura un compuesto de fibra de carbono Jacquard?

No existe un valor único de vida útil aplicable a cada pieza terminada. La vida útil depende del sistema de resina, la construcción del laminado, la exposición ambiental, la temperatura, las condiciones de carga y el mantenimiento.

¿Cómo se deben mantener las piezas visibles de fibra de carbono?

Mantenga la superficie limpia y evite abrasiones innecesarias o productos químicos agresivos. Si hay presente una capa protectora, también se debe monitorear su condición porque la falla del recubrimiento de la superficie puede afectar la apariencia y protección del compuesto.

¿Cuándo se debe reemplazar el componente terminado?

El reemplazo debe basarse en la condición real y los requisitos de mantenimiento del componente terminado. El agrietamiento, la delaminación, los daños significativos por impacto o la pérdida de integridad estructural son indicadores más relevantes que un número fijo de años de servicio.
