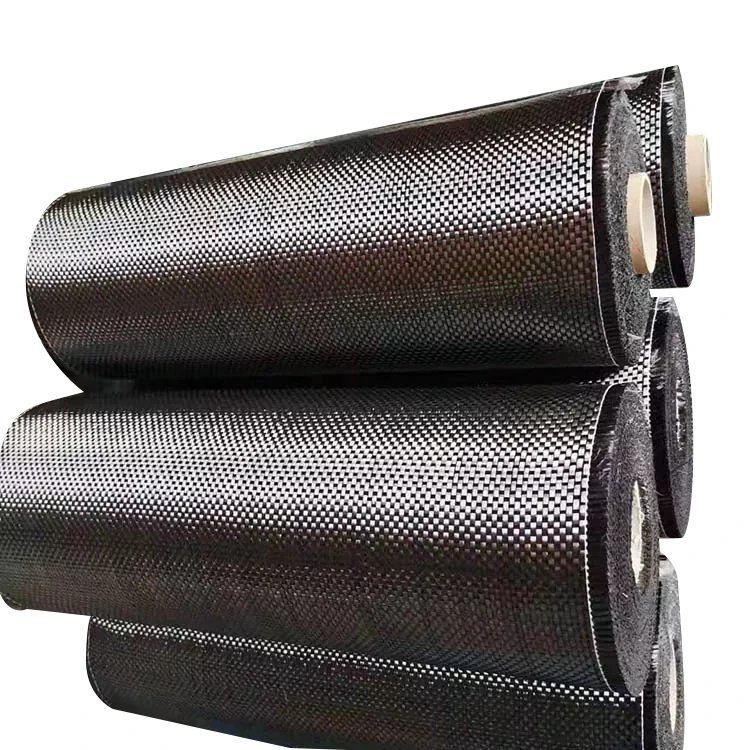

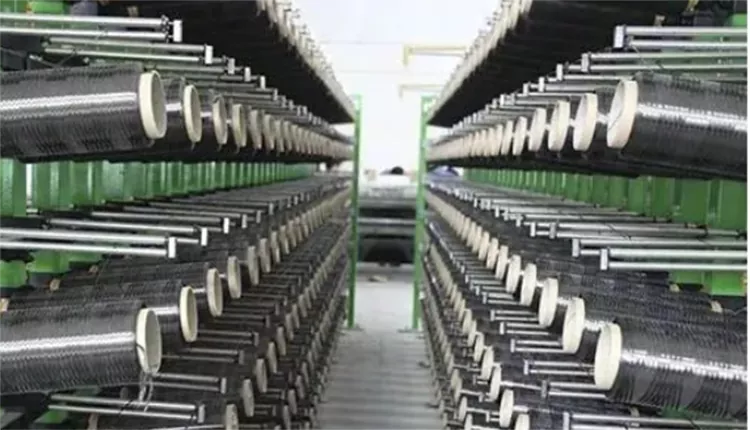

Tela de fibra de carbono de tejido liso

La tela de fibra de carbono de tejido liso utiliza un simple entrelazado de hilos de urdimbre y trama para formar una estructura tejida regular. Los puntos de cruce repetidos dan a la tela una superficie estable que es relativamente fácil de identificar, cortar y colocar durante el laminado compuesto. Las direcciones de urdimbre y trama también son visualmente claras, lo que ayuda a los equipos de producción a mantener la orientación deseada al preparar múltiples capas.

Para la fabricación de compuestos, esta estructura regular es útil cuando el material necesita manipularse de manera consistente de una parte a otra. El peso de la tela, el grado de fibra de carbono, el número de hilos, el ancho y la compatibilidad con la resina aún deben especificarse por separado porque el patrón de tejido por sí solo no define las propiedades mecánicas del laminado terminado.

Cómo el tejido liso afecta el manejo de la tela

En un tejido tafetán, cada hilo de urdimbre pasa por encima y por debajo de hilos de trama sucesivos. Esto crea una estructura de tejido relativamente estable con una apariencia regular de rejilla.

Durante el corte y el laminado, las direcciones claras de urdimbre y trama facilitan comprobar si se ha colocado una capa de acuerdo con el dibujo del laminado. Esto es particularmente útil cuando se cortan varias capas del mismo rollo y cada capa necesita mantener una orientación constante.

La misma construcción también tiene limitaciones. Debido a que los hilos se entrelazan con frecuencia, la tela no se comporta como un refuerzo suelto o muy drapeado. En radios estrechos, contornos profundos o moldes tridimensionales complejos, el material real debe evaluarse frente a la geometría del componente antes de la producción.

Por esta razón, la selección de la tela debe considerar tanto los requisitos de refuerzo como la forma en que se cortará, colocará y formará el material durante la fabricación.

Estructura tejida y diseño laminado.

Un tejido de fibra de carbono proporciona refuerzo tanto en la dirección de la urdimbre como en la de la trama. Esto difiere del refuerzo unidireccional, donde la mayoría de las fibras continuas se concentran a lo largo de una dirección principal.

Por lo tanto, para un compuesto laminado, el tejido puede proporcionar una disposición de refuerzo equilibrada dentro de una capa individual. Sin embargo, la orientación final de las fibras del componente todavía está determinada por el programa completo del laminado, incluida la dirección de las capas, el número de capas, el peso del tejido y la geometría de la pieza.

El tejido no debe tratarse como una indicación directa de resistencia. Dos tejidos con el mismo tejido pueden producir diferentes propiedades compuestas cuando sus grados de fibra de carbono, pesos superficiales, sistemas de resina o fracciones de volumen de fibra son diferentes.

Elegir la tela para diferentes geometrías

La idoneidad de un refuerzo tejido depende en parte de la forma del componente acabado. Los paneles planos y los componentes con curvas suaves generalmente son más fáciles de cubrir porque la tela no necesita adaptarse a grandes cambios en la dirección de la superficie.

Los moldes más complejos requieren mayor atención al drapeado. Cuando la tela se fuerza alrededor de un radio estrecho, la urdimbre y la trama pueden desplazarse entre sí, creando distorsiones o arrugas locales. Estos efectos pueden influir tanto en la apariencia de la superficie como en la consistencia del laminado.

Para un componente nuevo, una pequeña prueba de conformado puede ayudar a determinar si el peso y la construcción de la tela seleccionada pueden seguir el molde sin una distorsión excesiva. El patrón de corte, la orientación de las capas y la secuencia de colocación deben considerarse juntos en lugar de evaluar la tela por separado del proceso de fabricación.

Piezas planas y suavemente curvadas

La construcción tejida normal suele ser más fácil de colocar en paneles planos, cubiertas, placas y componentes con curvatura moderada. El patrón de rejilla visible también hace que sea relativamente sencillo comprobar la orientación de las capas adyacentes durante el laminado.

Formas moldeadas complejas

Para contornos más profundos o radios más estrechos, el comportamiento de caída y corte se vuelve más importante. La tela debe probarse en el molde real o representativo, particularmente cuando la superficie terminada permanecerá visible.

Lo que Yuruis puede ofrecer

La especificación del tejido se puede definir en función de los requisitos del proceso de fabricación del compuesto. Los elementos típicos para confirmar incluyen:

· Construcción de tejido liso

· Grado de fibra de carbono

· Peso real / GSM

· Ancho de la tela

· Longitud del rollo

· Espesor

· Requisitos de superficie

· Compatibilidad con resina

· Proceso de moldeo previsto

Cuando el material se reemplaza o se adapta a una especificación de producción existente, proporcionar la hoja de datos actual de la tela, una muestra o un GSM conocido puede ayudar a definir la construcción requerida con mayor precisión.

Especificación típica de tejido liso

Del corte a la laminación

Antes de introducir la resina, el tejido normalmente pasa por varios pasos de preparación. Se marcan y cortan las dimensiones requeridas, luego cada capa se coloca de acuerdo con el diseño del laminado.

Para componentes multicapa, es posible que el equipo de producción necesite cambiar la orientación de capas sucesivas para lograr la disposición de refuerzo requerida. Debido a que las direcciones de urdimbre y trama son fáciles de distinguir en un tejido liso, la orientación se puede verificar durante el laminado sin depender únicamente de las marcas de corte.

Durante la manipulación se deben evitar estiramientos innecesarios. Una tensión excesiva o un movimiento repetido pueden alterar la disposición local del hilo, que puede volverse visible después del moldeo. La cantidad de manipulación requerida también depende del peso de la tela, la tensión del tejido y la geometría de los componentes.

Aplicaciones en la fabricación de compuestos

La tela de fibra de carbono de tejido liso se puede utilizar en componentes compuestos moldeados donde un refuerzo tejido regular es compatible con el diseño de la pieza y el proceso de fabricación.

En aplicaciones automotrices, puede usarse para molduras interiores, paneles, cubiertas y piezas compuestas estructurales o semiestructurales seleccionadas. La construcción de tela requerida depende de la geometría del componente y de las especificaciones del laminado.

Para bicicletas y equipos deportivos, se puede incorporar refuerzo de fibra de carbono tejida en laminados moldeados donde la orientación y el espesor de la fibra requeridos están establecidos por el diseño del componente.

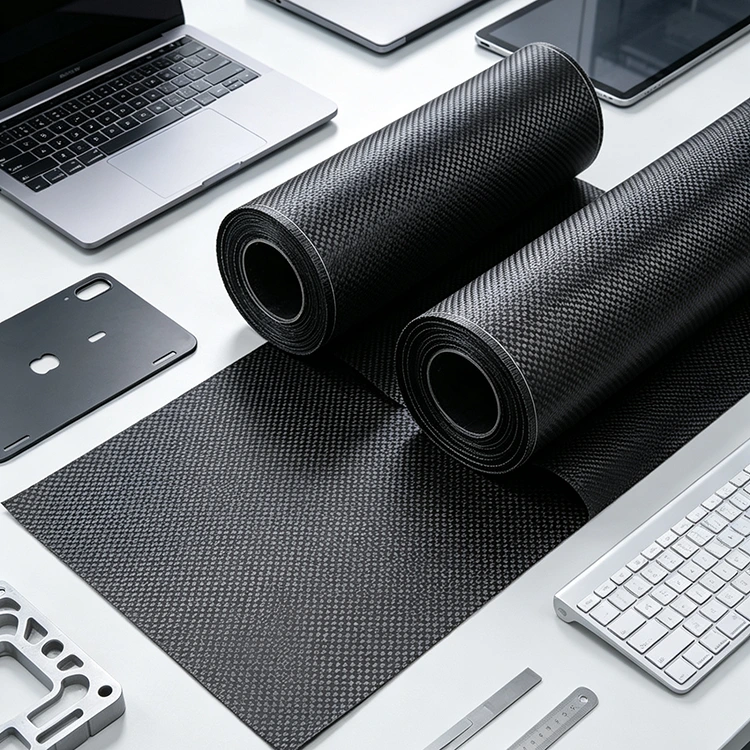

En electrónica y equipos industriales, la tela de fibra de carbono se puede utilizar en carcasas, paneles y otras estructuras compuestas. Debido a que la fibra de carbono es conductora de electricidad, se deben considerar los requisitos de aislamiento eléctrico, conexión a tierra y electromagnéticos cuando el material se utiliza cerca de conjuntos electrónicos.

Por lo tanto, la especificación adecuada del tejido debe determinarse a partir del componente acabado y no únicamente del patrón de tejido.

Apariencia superficial y procesamiento

Cuando la fibra de carbono tejida permanece visible después del moldeo, la apariencia final depende de algo más que del patrón de la tela seca. La distribución de la resina, la alineación de las fibras, la consolidación, la condición de la superficie del molde y el tratamiento de acabado pueden afectar la apariencia de la pieza curada.

Para superficies visibles, la tela debe colocarse de manera consistente y protegida de desplazamientos innecesarios durante el extendido. Es posible que también sea necesario alinear las piezas adyacentes para que el patrón tejido no cambie notablemente de una sección del componente a otra.

Si el componente recibe un recubrimiento transparente u otro tratamiento superficial, el sistema de recubrimiento debe ser compatible con el compuesto curado y el entorno de servicio previsto. Una apariencia uniforme de la tela seca no garantiza por sí sola una apariencia idéntica después del moldeo.

Preguntas frecuentes

¿Qué es la tela de fibra de carbono de tejido liso?

Es un refuerzo tejido de fibra de carbono en el que los hilos de urdimbre y trama pasan repetidamente uno encima del otro. Esto crea una estructura de tejido regular con direcciones de fibras claramente identificables.

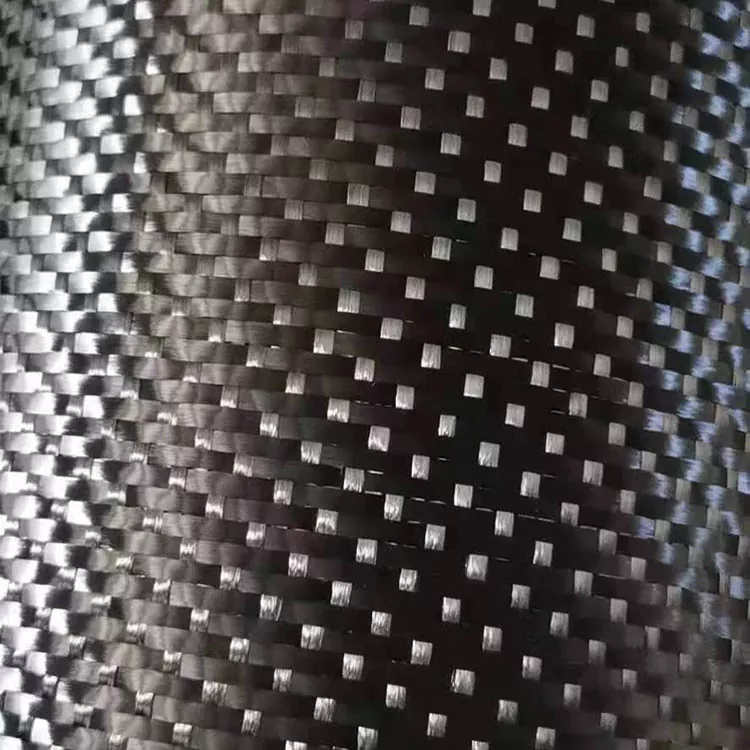

¿Cómo se ve la fibra de carbono de tejido liso?

La urdimbre y la trama forman un patrón repetido que produce una apariencia regular similar a una cuadrícula. Se diferencia visualmente de la tela de sarga, que tiene un patrón diagonal característico.

¿El tejido tafetán es adecuado para piezas visibles de fibra de carbono?

Sí. El tejido regular puede formar parte de la superficie visible de un componente compuesto. La apariencia final también depende de la distribución de la resina, la consolidación, el estado del molde y el acabado de la superficie.

¿Se puede utilizar tejido tafetán en moldes curvos?

Sí, pero la idoneidad depende de la curvatura, el radio y la geometría tridimensional del molde. Para formas complejas, una prueba de formado puede ayudar a identificar posibles arrugas, distorsiones del hilo o dificultades durante el laminado.

¿El tejido tafetán determina la resistencia del compuesto?

No. Las propiedades del compuesto terminado dependen del grado de fibra de carbono, el peso de la tela, el sistema de resina, la fracción de volumen de la fibra, la orientación de las capas, el espesor del laminado y las condiciones de curado o moldeado. El tejido es sólo una parte de la especificación del material.

¿Se puede personalizar el peso y el ancho de la tela?

Sí. El peso, el ancho, la longitud del rollo y otras especificaciones se pueden definir según los requisitos de producción. Al solicitar una cotización también se debe proporcionar el grado de fibra de carbono requerido y el proceso de moldeo previsto.

¿Qué información se debe proporcionar para una cotización?

La información útil incluye GSM requerido, grado de fibra de carbono, construcción del tejido, ancho, largo del rollo, cantidad, aplicación y proceso de moldeado. Una especificación o muestra de tela existente también puede ayudar cuando el material necesita coincidir con un proceso de producción establecido.

¿Se puede evaluar una muestra antes de la producción a granel?

La evaluación de muestras se puede organizar cuando es necesario comprobar la caída del tejido, la compatibilidad de la resina, la apariencia de la superficie o el comportamiento del procesamiento con un proceso de fabricación compuesto específico.

¿Es el tejido tafetán más fuerte que el tejido de sarga?

Ninguno de los tejidos debe considerarse inherentemente más fuerte basándose únicamente en el patrón de tejido. Las propiedades mecánicas del laminado terminado están influenciadas por el tipo de fibra, el peso del tejido, el sistema de resina, la orientación de las fibras, la construcción del laminado y las condiciones de procesamiento.
