Tela de fibra de carbono con tejido de sarga

La tela de fibra de carbono con tejido de sarga es un refuerzo tejido en el que los hilos de urdimbre y trama se entrelazan para formar un patrón de superficie diagonal. En comparación con el tejido liso, la estructura entrelazada permite más movimiento entre los hilos, lo que puede ayudar a que la tela siga curvas moderadas durante el tejido. El mismo patrón diagonal también se conserva comúnmente en piezas moldeadas donde la superficie de fibra de carbono queda visible.

El tejido es sólo una parte de la especificación del material. El grado de fibra de carbono, el peso del área, el sistema de resina y la construcción del laminado determinan cómo la tela contribuye al compuesto terminado, mientras que la geometría del molde y el proceso de formación afectan cómo se puede manipular durante la producción.

Qué cambia la estructura de sarga

En una construcción de sarga, los puntos de entrelazado se mueven progresivamente a través de la tela en lugar de formar el patrón repetido de tejido tafetán, uno por encima y uno por debajo. Esto da a los hilos más libertad para moverse entre sí cuando la tela se coloca sobre una superficie curva.

La diferencia se hace más notable en piezas con contornos cambiantes. Una tela que pueda adaptarse a cierto movimiento en el plano puede ser más fácil de colocar alrededor de una curva moderada que una construcción más estrechamente entrelazada. Sin embargo, esto no significa que todas las telas de sarga caigan de la misma manera. El tamaño del hilo, el peso de la tela, la tensión del tejido y la geometría de la superficie afectan el resultado.

Para radios estrechos o formas tridimensionales profundas, una prueba de conformado es útil porque las arrugas locales o la distorsión del hilo sólo pueden evaluarse con precisión en comparación con la geometría real.

Tejido diagonal para superficies visibles

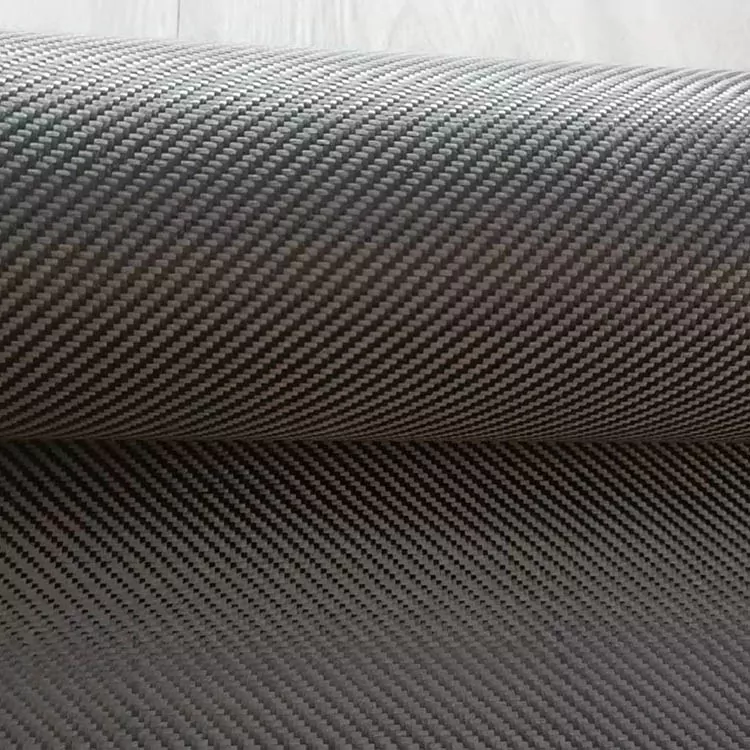

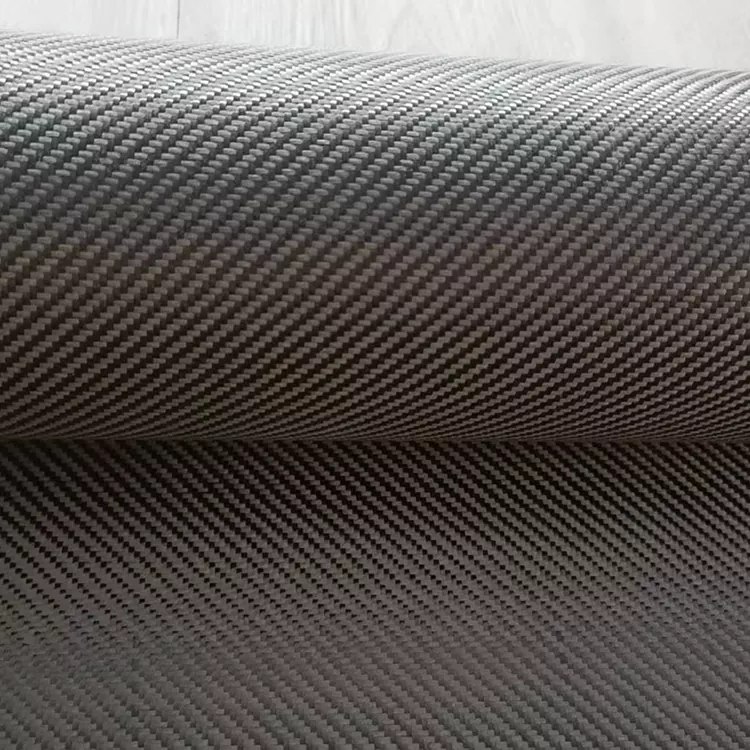

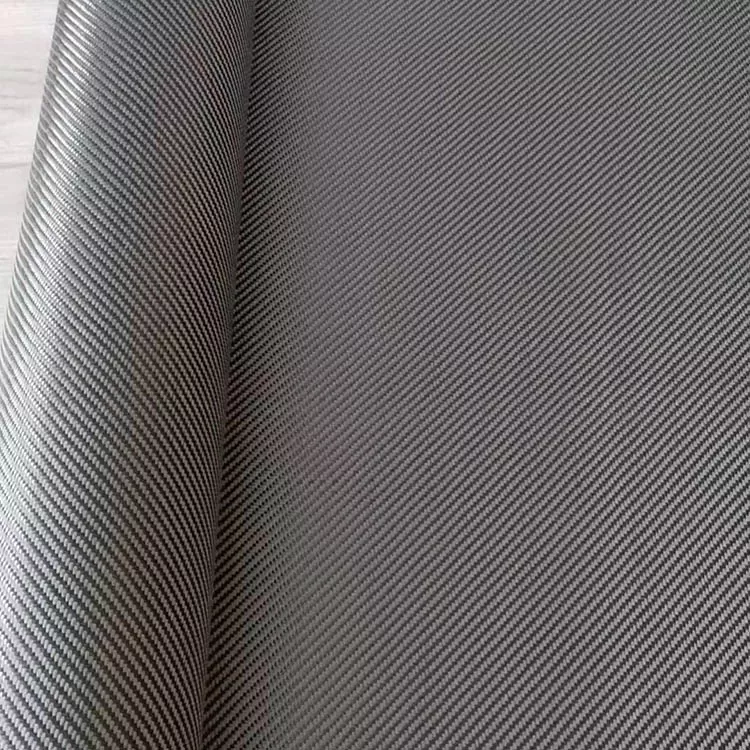

El patrón diagonal es una de las características más reconocibles del tejido de sarga de fibra de carbono. Cuando el laminado curado tiene un acabado con una capa transparente, el tejido puede permanecer visible en toda la superficie del componente.

La dirección del patrón debe controlarse durante el corte y el laminado. Si dos secciones de tela se encuentran con diferentes orientaciones, las líneas diagonales no continuarán uniformemente a lo largo de la unión. Por lo tanto, en los paneles visibles, es necesario considerar la disposición del corte y la colocación de las capas antes del moldeo.

El aspecto final también se ve afectado por la distribución de la resina, la consolidación y el acabado superficial. El patrón que se ve en la tela seca puede cambiar en definición después de que el laminado haya sido moldeado y recubierto.

Usar sarga en componentes curvos

La tela de sarga se usa comúnmente en componentes que no son completamente planos, incluidas molduras, carcasas, piezas de bicicletas, componentes de motocicletas y equipos deportivos.

La tela se puede cortar en una pieza más grande cuando la superficie está relativamente abierta, o dividirse en secciones más pequeñas donde la geometría cambia más bruscamente. Las piezas más grandes reducen la cantidad de juntas, pero pueden requerir más ajustes durante el colocación. Las piezas más pequeñas pueden seguir los contornos locales más fácilmente, pero las juntas deben colocarse con cuidado.

Para una superficie de carbono visible, el patrón de corte también debe tener en cuenta la dirección del tejido diagonal. Mantener la misma orientación entre piezas adyacentes puede ser importante cuando se requiere un patrón visual continuo.

Especificación

Especificación de materiales para la producción

El peso requerido de la tela normalmente se considera junto con el espesor del laminado objetivo y el método de moldeo. Un peso superficial más bajo permite utilizar más capas individuales, mientras que una tela más pesada puede reducir la cantidad de capas necesarias para un espesor de laminado determinado.

El grado de fibra de carbono también debe especificarse por separado del tejido. Se puede producir la misma construcción de sarga con diferentes grados de fibra y las propiedades compuestas resultantes no serán idénticas.

La compatibilidad de la resina es otra consideración de producción. El laminado húmedo, la infusión al vacío, el moldeo por compresión y el procesamiento de preimpregnados tienen diferentes requisitos para el flujo, la consolidación y la manipulación de la resina. Por lo tanto, el tejido debe adaptarse al proceso real en lugar de especificarse únicamente por su apariencia.

Información a proporcionar para una consulta importante

Una consulta de producción es más fácil de evaluar cuando los requisitos básicos de materiales se establecen claramente. Relevant information includes:

· Construcción de tejido de sarga

· Grado de fibra de carbono

· Peso de la tela/GSM

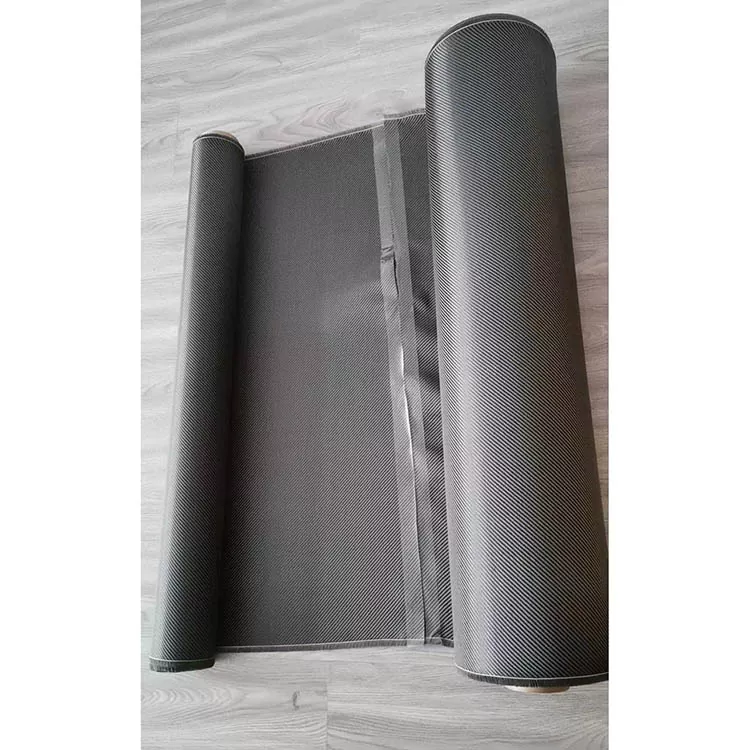

· Ancho y largo del rollo requeridos

· Espesor objetivo o espesor del laminado

· Sistema de resina

· Proceso de moldeo

· Geometría del componente

· Requisitos de superficie visible

Si el material reemplaza una tela existente, también se puede utilizar como referencia una hoja de especificaciones o una muestra disponible. Esto es particularmente útil cuando el nuevo material necesita adaptarse a un proceso de corte, laminado o moldeado establecido.

Aplicaciones

La tela de fibra de carbono con tejido de sarga se utiliza en piezas compuestas moldeadas donde la tela necesita adaptarse a superficies con formas o proporcionar una apariencia de tejido definida.

Las aplicaciones automotrices incluyen molduras interiores, paneles, cubiertas y otros componentes de fibra de carbono. Las piezas de bicicletas y motocicletas pueden utilizar refuerzo tejido en secciones curvas donde la tela debe seguir la superficie del molde.

Los equipos deportivos como remos, raquetas y otras estructuras moldeadas también pueden incorporar el material como parte del laminado. Los equipos y carcasas industriales pueden utilizar fibra de carbono tejida donde se pueden lograr las propiedades mecánicas y dimensionales requeridas con el laminado seleccionado.

Para carcasas o componentes electrónicos ubicados cerca de conjuntos eléctricos, se debe considerar la conductividad eléctrica de la fibra de carbono al determinar los requisitos de aislamiento y conexión a tierra.

Preguntas frecuentes

¿Qué es la tela de fibra de carbono con tejido de sarga?

Es un refuerzo tejido de fibra de carbono elaborado con una estructura de entrelazado de sarga. La disposición del hilo produce un patrón de superficie diagonal, mientras que la especificación real del material depende del grado de fibra de carbono, el peso del tejido y la construcción.

¿En qué se diferencia la sarga del tejido tafetán?

La sarga y el tejido tafetán utilizan diferentes secuencias de entrelazado de hilos. La sarga tiene un patrón diagonal y generalmente permite más movimiento del hilo, mientras que el tejido tafetán tiene una estructura superpuesta más repetida. Su idoneidad depende de la geometría del componente y del proceso de fabricación.

¿Qué significa sarga 2×2?

2×2 describe una construcción de sarga específica en la que los hilos pasan por encima de dos y por debajo de dos en una secuencia repetitiva. Si un proyecto requiere esta construcción, el tejido debe confirmarse en la especificación del material.

¿Se puede utilizar tela de sarga en moldes curvos?

Sí. Puede adaptarse a curvas moderadas y contornos cambiantes, pero la caída real depende del peso de la tela, la construcción del hilo y la geometría del molde. Una prueba de conformado es útil para piezas complejas o de radio estrecho.

¿Se puede utilizar para piezas visibles de fibra de carbono?

Sí. El tejido diagonal puede permanecer visible después del moldeado y acabado de la superficie. La orientación constante de la tela durante el corte y el laminado es importante cuando se requiere un patrón uniforme.

¿Se pueden personalizar el peso y las dimensiones de la tela?

Sí. El peso, el ancho, el largo y las especificaciones relacionadas de la tela se pueden definir según el componente y el proceso de fabricación.

¿Qué información se necesita para una cotización?

La información útil incluye la construcción del tejido, el grado de fibra de carbono, GSM, ancho, largo del rollo, cantidad, aplicación y proceso de moldeado. Para piezas visibles, también se debe especificar el acabado superficial requerido y la dirección del patrón.

¿Se puede evaluar una muestra antes de la producción?

Se puede considerar la evaluación de muestras cuando es necesario verificar la caída del tejido, la compatibilidad con la resina, la apariencia de la superficie o el comportamiento del procesamiento con un método de producción específico.

¿El tejido de sarga significa mayor resistencia?

No. La construcción del tejido por sí sola no establece la resistencia o rigidez del compuesto terminado. Estas propiedades dependen del grado de fibra de carbono, el peso del tejido, el sistema de resina, la orientación de la fibra, el volumen de la fibra, el espesor del laminado y las condiciones de procesamiento.
