Fibra de carbono preimpregnada 3K de sarga

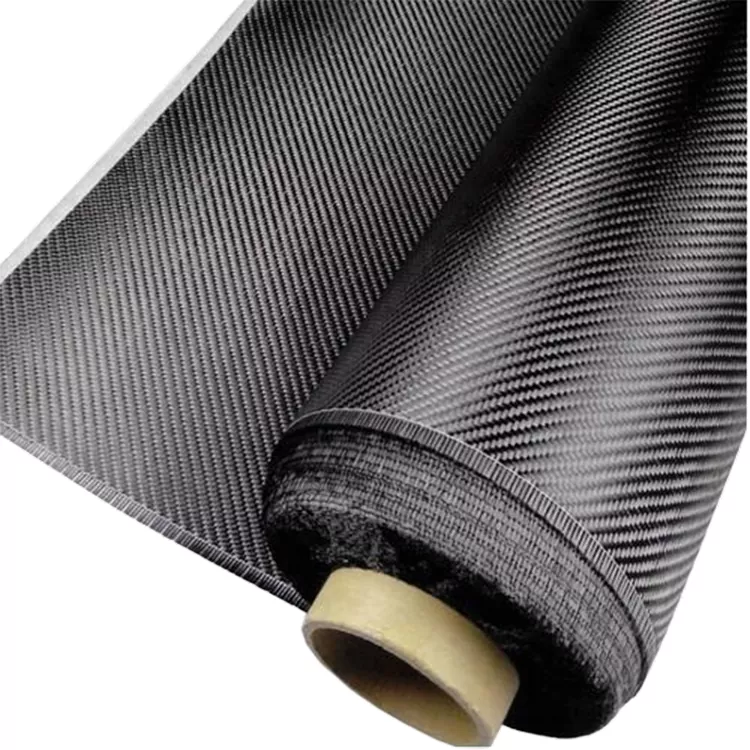

Twill 3K Prepreg Carbon Fiber combina un refuerzo de fibra de carbono 3K, tejido de sarga y resina preimpregnada en un solo material. La construcción de sarga crea un patrón diagonal reconocible, mientras que el formato preimpregnado proporciona un material controlado para la colocación y el moldeado del compuesto.

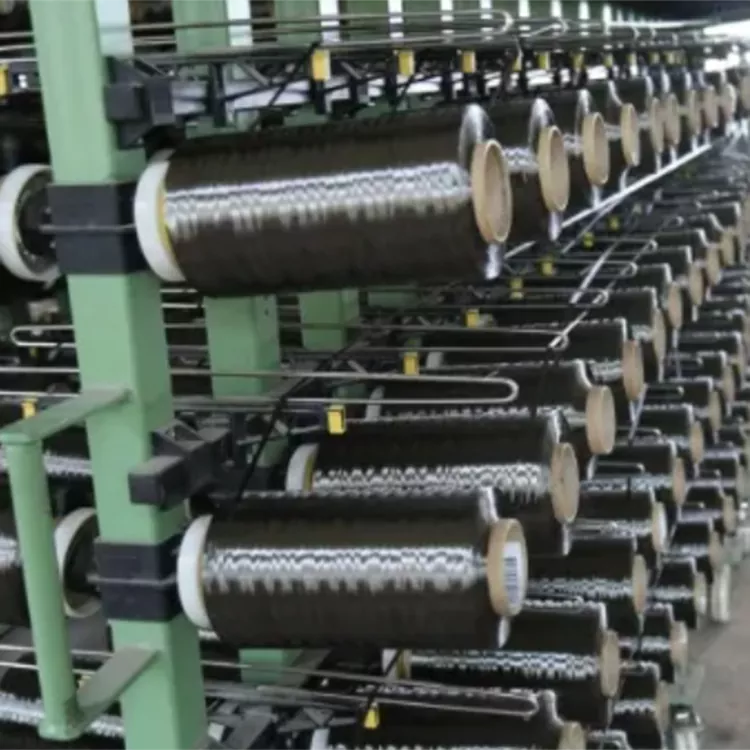

En esta especificación, "3K" se refiere a un cable de fibra de carbono que contiene aproximadamente 3000 filamentos individuales. "Twill" describe el patrón de entrelazado de hilos, mientras que "preimpregnado" significa que la fibra de carbono ya ha sido impregnada con una matriz de resina antes del moldeo. Estas tres características describen diferentes aspectos del material y deben considerarse por separado al seleccionar un refuerzo compuesto.

Tejido de sarga y estructura preimpregnada

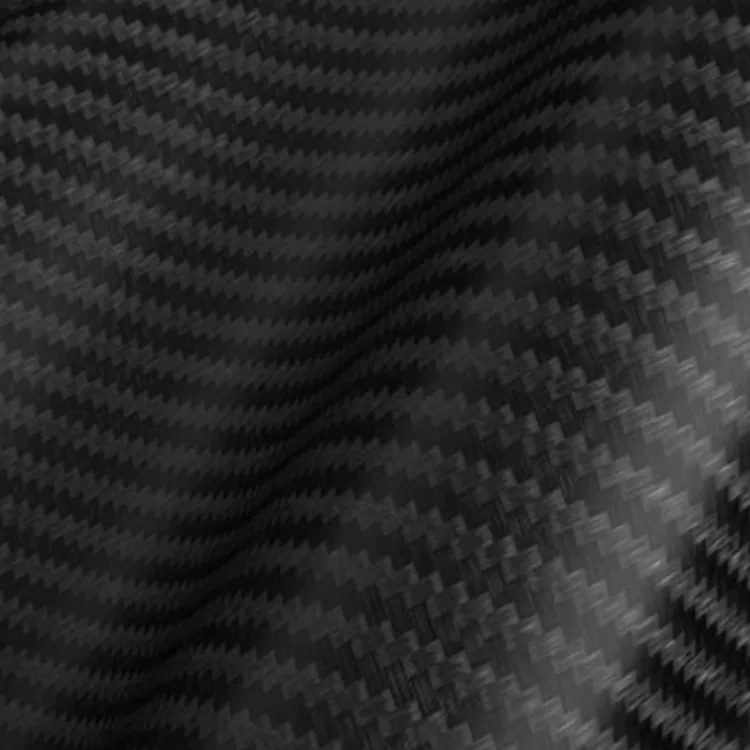

La estructura de sarga afecta la apariencia y el manejo del refuerzo durante el laminado. En comparación con un tejido liso, el patrón diagonal es más visible y la tela puede seguir curvas moderadas y superficies de molde moldeadas con menos restricción al movimiento de la tela.

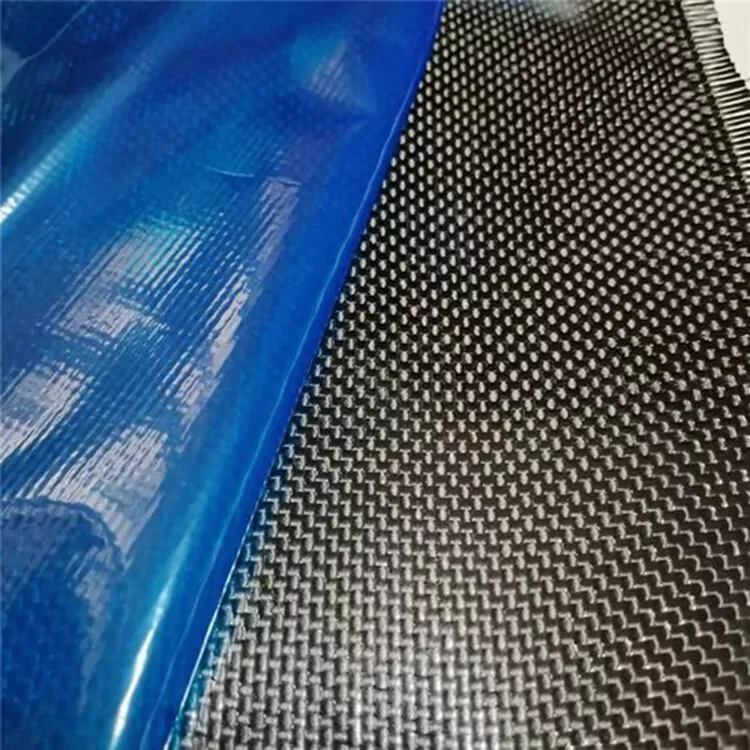

La condición de preimpregnación es una consideración aparte. A diferencia del tejido seco de fibra de carbono, el refuerzo se suministra con resina ya introducida en el material. Esto proporciona un punto de partida definido para el proceso de moldeo, mientras que las propiedades finales del compuesto dependen del grado de fibra de carbono, el sistema de resina, la orientación de la fibra, el espesor del laminado, la fracción de volumen de la fibra y las condiciones de curado.

Tejido sarga y tafetán

La elección entre sarga y tejido tafetán suele estar relacionada con la apariencia de la superficie, el manejo del tejido y la geometría de la pieza terminada. La sarga proporciona el patrón diagonal característico, mientras que el tejido tafetán tiene una estructura superpuesta regular y puede proporcionar una construcción de tela más estable durante el laminado convencional.

Selección de materiales por proceso de fabricación

Es una opción dentro de una gama más amplia de formatos de refuerzo de fibra de carbono. El material adecuado depende de si el proceso productivo requiere un sistema preimpregnado, tejido seco, refuerzo unidireccional o una tecnología de resina diferente.

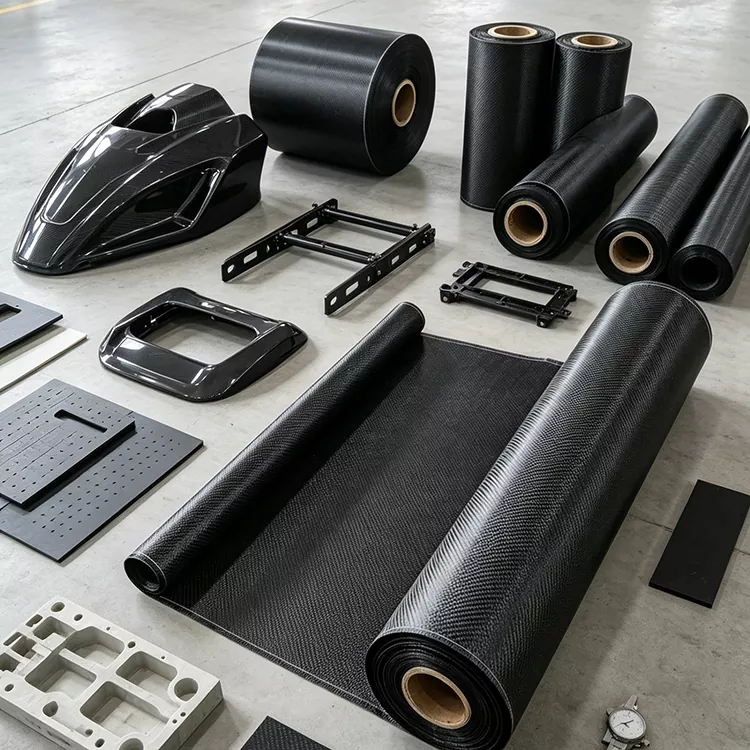

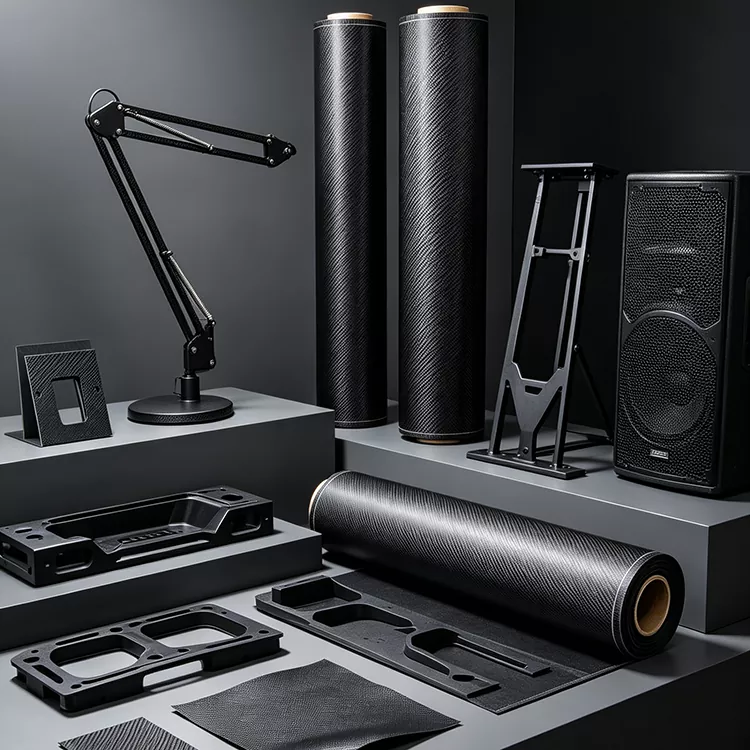

Áreas de aplicación

El material se puede considerar para piezas compuestas donde la combinación de refuerzo de fibra de carbono, patrón de superficie de sarga y procesamiento de preimpregnado se ajusta a los requisitos de producción. El diseño final del laminado debe establecerse según la geometría de la pieza, las condiciones de carga y el proceso de moldeo.

Equipamiento deportivo

Los componentes de bicicletas, estructuras de raquetas, palas, componentes relacionados con el golf y otros productos deportivos pueden utilizar este material cuando se requiere una estructura laminada controlada y una superficie de carbono visible.

Componentes automotrices

Las aplicaciones pueden incluir componentes interiores, paneles livianos, molduras, refuerzos y componentes compuestos orientados al rendimiento. La orientación de las fibras, el espesor del laminado y las características de la resina deben seleccionarse de acuerdo con los requisitos de diseño y fabricación de cada componente.

Piezas compuestas industriales

Cubiertas, carcasas, paneles, soportes y componentes estructurales livianos son aplicaciones potenciales donde es necesario considerar en conjunto el refuerzo, los requisitos dimensionales y la apariencia de la superficie.

Carcasas Electrónicas

La fibra de carbono puede proporcionar peso ligero y soporte estructural para ciertos diseños de viviendas. Debido a que la fibra de carbono es conductora de electricidad, se deben considerar los requisitos de aislamiento eléctrico cuando el material se utiliza cerca de componentes electrónicos sensibles.

Especificación

La información estándar del producto se muestra a continuación. El tamaño y otros requisitos de procesamiento se pueden confirmar según la aplicación prevista y el método de producción.

Selección y procesamiento de preimpregnados

Para la fibra de carbono Twill 3K Prepreg, el sistema de resina es una parte importante de la especificación del material porque afecta el almacenamiento, la manipulación, el curado y la estructura compuesta final. La especificación actual enumera la resina como una matriz de resina por confirmar, por lo que el sistema de resina requerido debe establecerse antes de la producción.

Para una orden de producción, la información técnica útil puede incluir el tipo de resina, el contenido de resina, la temperatura de curado, el tiempo de curado, la temperatura de almacenamiento, el tiempo de espera permitido, la presión de moldeo y el método de moldeo previsto. Estos parámetros deben ser compatibles con el equipo del cliente y la geometría del componente terminado.

El ancho y el grosor también deben confirmarse antes de la producción. Para componentes con forma, la geometría del molde y la disposición del laminado pueden afectar la selección de materiales y los requisitos de corte. Cuando el material se introduce en la producción repetida, la evaluación de muestras puede ayudar a confirmar las condiciones de manipulación, conformado y curado antes de programar cantidades mayores.

Qué confirmar antes de realizar el pedido

Antes de realizar el pedido, los clientes pueden proporcionar el ancho, el espesor, la cantidad, las dimensiones de los componentes, el método de moldeo y las condiciones de curado esperadas. Si se requiere un sistema de resina específico, también se deben incluir el tipo de resina y los parámetros de procesamiento relevantes.

Para componentes de carbono visibles, la orientación requerida de la sarga y la apariencia de la superficie deben discutirse junto con el diseño del molde y el proceso de acabado. Para los componentes de ingeniería, la orientación de las fibras, el espesor del laminado y las características de la resina pueden tener una mayor influencia en la pieza final que la apariencia del tejido por sí sola.

Para requisitos personalizados, se pueden proporcionar dibujos, especificaciones de laminado o muestras existentes para la evaluación del material. Esta información ayuda a determinar el tamaño apropiado del material y los requisitos de procesamiento antes de la producción por pedido.

Preguntas frecuentes

¿Qué significa 3K en el material?

3K se refiere al número aproximado de filamentos individuales en el cable de fibra de carbono, que es de unos 3000 filamentos. Describe el tamaño del cable y no define por sí solo la resistencia o las propiedades mecánicas del compuesto terminado.

¿Por qué elegir sarga en lugar de tejido tafetán?

La sarga proporciona un patrón diagonal reconocible y puede ofrecer características de caída útiles para superficies con formas. La elección debe basarse en la apariencia de la superficie requerida, el manejo de la tela, la geometría del molde y el diseño del laminado.

¿Se suministra como tejido seco de fibra de carbono?

No. Este material se suministra como preimpregnado, lo que significa que el refuerzo de fibra de carbono ya ha sido impregnado con resina. La tela de fibra de carbono seca se suministra sin resina preaplicada y requiere que se introduzca resina durante un proceso de fabricación compuesto posterior.

¿Se puede utilizar para piezas visibles de fibra de carbono?

Sí. La construcción de sarga crea un patrón diagonal visible que puede formar parte del diseño de la superficie terminada. La apariencia final también depende de la alineación de las fibras, el sistema de resina, la superficie del molde, la consolidación y las condiciones de acabado.

¿Qué información de resina se debe confirmar antes de realizar el pedido?

El tipo de resina, el contenido de resina, la temperatura de curado, el tiempo de curado y los requisitos de almacenamiento deben confirmarse antes de la producción. Los parámetros apropiados dependen del sistema de resina seleccionado y del equipo de moldeo del cliente.

¿Se puede personalizar el ancho y el grosor?

Sí. El ancho y el espesor se pueden especificar según los requisitos del cliente. Proporcionar la aplicación prevista, las dimensiones de los componentes y el proceso de moldeado ayuda a definir el formato del material requerido.

¿Qué información se necesita para una cotización?

Proporcione el tamaño, espesor, cantidad, aplicación, método de moldeo y requisitos de resina requeridos, si ya están definidos. También se pueden proporcionar dibujos, especificaciones de laminado o muestras cuando el material necesita coincidir con un componente compuesto existente.
