Tejido preimpregnado de fibra de carbono bidireccional y 3K UD

El tejido preimpregnado de fibra de carbono bidireccional y 3K UD combina un refuerzo de fibra de carbono 3K con una matriz de resina preimpregnada en dos disposiciones de fibra diferentes. La construcción UD concentra las fibras continuas principalmente a lo largo de una dirección, mientras que la construcción bidireccional proporciona refuerzo en dos direcciones principales. La elección entre ellos está relacionada principalmente con la trayectoria de carga, la estructura laminada y la geometría de la pieza compuesta terminada.

Para los fabricantes de compuestos, esta distinción es más importante que la designación 3K por sí sola. Un componente con una carga dominante de tracción, flexión o axial puede beneficiarse de un laminado construido alrededor de una dirección de fibra definida, mientras que un panel o carcasa sometido a cargas en dos direcciones puede requerir una disposición de refuerzo más equilibrada.

Construcción de fibra bidireccional y UD

Con la construcción UD, las fibras de carbono continuas se concentran principalmente en una dirección. Esto hace que el material sea adecuado para componentes donde el diseño de ingeniería tiene una ruta de carga primaria clara, como ejes, vigas, varillas y secciones estructurales alargadas.

La construcción bidireccional proporciona refuerzo en dos direcciones principales. Se puede considerar para paneles, cubiertas, carcasas y otros componentes donde el laminado necesita soportar cargas en dos ejes en lugar de predominantemente en una dirección.

La disposición de las fibras no determina por sí sola el rendimiento de la pieza acabada. El grado de fibra, la fracción de volumen de fibra, el sistema de resina, la orientación del laminado, el número de capas, la consolidación y las condiciones de curado contribuyen a las propiedades finales del compuesto.

¿Qué significa 3K?

La designación 3K se refiere a un cable de fibra de carbono que contiene aproximadamente 3000 filamentos individuales. Describe el tamaño del haz de fibras en lugar de un grado de resistencia específico.

Por lo tanto, para la selección del material, se debe considerar el 3K junto con el grado de fibra de carbono, el sistema de resina y la construcción del refuerzo. Se puede utilizar un estopa 3K en diferentes arquitecturas laminadas, y las propiedades finales del compuesto dependen de cómo se orienta, consolida y cura el refuerzo.

Esta distinción es particularmente relevante cuando se comparan materiales UD y bidireccionales. La designación 3K identifica el cable de fibra, mientras que la construcción UD o bidireccional describe cómo se dispone ese refuerzo dentro del preimpregnado.

Información sobre materiales

Seleccionar la dirección de la fibra

Para 3K UD y tejido preimpregnado de fibra de carbono bidireccional, la primera pregunta práctica es cómo se espera que el componente terminado soporte su carga. El refuerzo debe disponerse de manera que el laminado proporcione material donde el diseño lo requiera, en lugar de seleccionar UD o construcción bidireccional basándose únicamente en la apariencia del tejido.

Construcción UD

El refuerzo UD se considera comúnmente para ejes, varillas, vigas y otras partes alargadas con una dirección de carga primaria definida. Se pueden incorporar capas adicionales fuera del eje en un laminado cuando el componente también necesita refuerzo en direcciones secundarias.

Construcción bidireccional

Se puede considerar el refuerzo bidireccional para paneles, cubiertas, carcasas y otras partes donde las cargas o los requisitos de rigidez se extienden en dos direcciones principales. El equilibrio real entre las dos direcciones depende de la construcción del material y del programa de laminado.

Diseño laminado

La construcción preimpregnada debe evaluarse como parte del laminado completo y no como una lámina aislada. La orientación de las fibras, la secuencia de las capas, el espesor, el contenido de resina y las condiciones de consolidación influyen en cómo se transfieren las cargas a través del compuesto terminado.

Aplicaciones típicas

El material se puede considerar para componentes compuestos donde se requiere refuerzo direccional y contenido de resina controlado. La construcción adecuada depende de la geometría de la pieza, las condiciones de carga, el método de moldeo y el espesor del laminado requerido.

Equipamiento deportivo

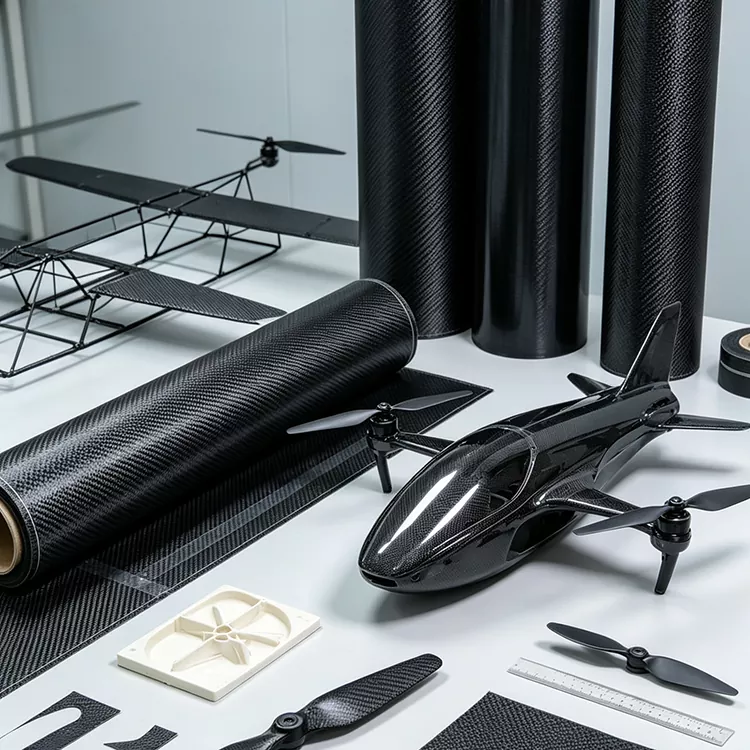

El material se puede utilizar en estructuras deportivas ligeras donde la rigidez, el comportamiento a la fatiga y la masa son consideraciones de diseño importantes. Las aplicaciones potenciales incluyen palos de golf, componentes de bicicletas, estructuras de raquetas, paletas y otras piezas compuestas moldeadas.

Componentes automotrices

Las aplicaciones automotrices pueden incluir paneles livianos, componentes de refuerzo, piezas estructurales seleccionadas y componentes orientados al rendimiento. Se puede considerar la construcción UD cuando la pieza tiene una trayectoria de carga primaria definida, mientras que se puede utilizar refuerzo bidireccional cuando se requiere soporte en dos ejes.

Piezas compuestas industriales

Las aplicaciones industriales pueden incluir paneles, carcasas, soportes, vigas, varillas y componentes de equipos livianos. La construcción preferida depende de si el componente tiene una dirección de carga dominante o requiere refuerzo en múltiples direcciones.

Equipo electrónico

Para carcasas de equipos y componentes estructurales seleccionados, la fibra de carbono puede proporcionar peso reducido y soporte estructural. Debido a que la fibra de carbono es conductora de electricidad, se deben considerar los requisitos electromagnéticos y de aislamiento eléctrico como parte del diseño completo del conjunto.

Selección de materiales antes de la producción

Para un nuevo proyecto compuesto, el material debe especificarse según el componente y el proceso de fabricación, en lugar de solo por el nombre del producto. La información importante incluye la construcción de fibra requerida, el sistema de resina, el ancho, el espesor, el programa de laminado y el método de moldeado.

Para piezas UD, se debe identificar la dirección principal de la fibra junto con cualquier refuerzo fuera del eje requerido. Para piezas bidireccionales, se debe confirmar el equilibrio del refuerzo requerido y la orientación de las capas. Estos detalles ayudan a determinar si la especificación del material es consistente con la ruta de carga prevista.

Los requisitos de resina también deben confirmarse antes de la producción. Dado que se trata de un material preimpregnado, el sistema de resina y el contenido de resina afectan las condiciones de manipulación, almacenamiento, moldeado y curado. Cuando el material se integra en un proceso de producción existente, se pueden utilizar como referencia los parámetros de procesamiento actuales o las especificaciones del material del cliente.

Preguntas frecuentes

¿Qué es el preimpregnado de fibra de carbono 3K UD?

Es un preimpregnado que utiliza un refuerzo de fibra de carbono 3K dispuesto predominantemente en una dirección y combinado con una matriz de resina antes del moldeo. Es adecuado para piezas compuestas donde el refuerzo debe seguir una dirección de carga definida.

¿Cuál es la diferencia entre UD y fibra de carbono bidireccional?

UD coloca la mayoría de las fibras continuas a lo largo de una dirección primaria. La construcción bidireccional proporciona refuerzo en dos direcciones principales. La selección depende de las condiciones de carga, la geometría de la pieza y el diseño laminado del componente terminado.

¿El material ya contiene resina?

Sí. Se trata de un material preimpregnado, lo que significa que el refuerzo de fibra de carbono ya se ha combinado con una matriz de resina. Se debe confirmar el sistema de resina específico y el contenido de resina para la especificación seleccionada.

¿3K es lo mismo que el grado de resistencia?

El número 3K describe el número aproximado de filamentos del cable de fibra de carbono. El rendimiento final del composite también depende del grado de fibra, el sistema de resina, la fracción de volumen de fibra, la orientación del laminado y las condiciones de curado.

¿Se puede personalizar el material?

Sí. Yuruis ofrece producción a pedido y puede analizar tamaños, anchos y otros requisitos del proyecto personalizados de acuerdo con la aplicación y el proceso de fabricación previstos.

¿Qué industrias utilizan este tipo de preimpregnados?

Las aplicaciones pueden incluir equipos deportivos, componentes automotrices y piezas compuestas industriales. Las estructuras de equipos electrónicos seleccionados también pueden utilizar compuestos de fibra de carbono cuando el material y los requisitos eléctricos son compatibles con la aplicación.

¿Qué información debo proporcionar al solicitar una cotización?

Proporcionar el ancho, el espesor, la construcción de la fibra, los requisitos de resina, la aplicación, el método de moldeo y la cantidad estimada necesarios ayudarán a determinar la especificación adecuada. Para piezas estructurales, un cronograma de dibujo o laminado también puede ser útil para confirmar la orientación requerida de las fibras.
