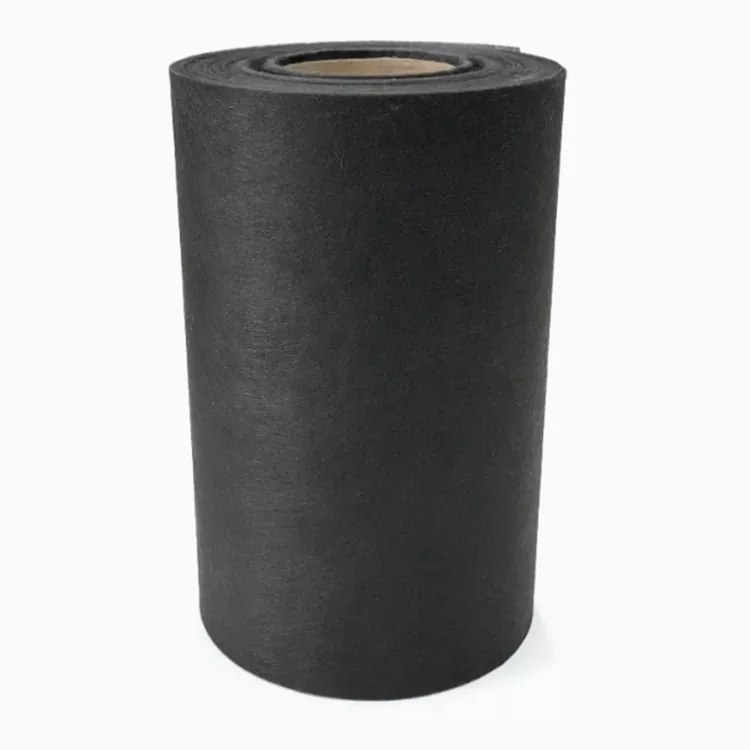

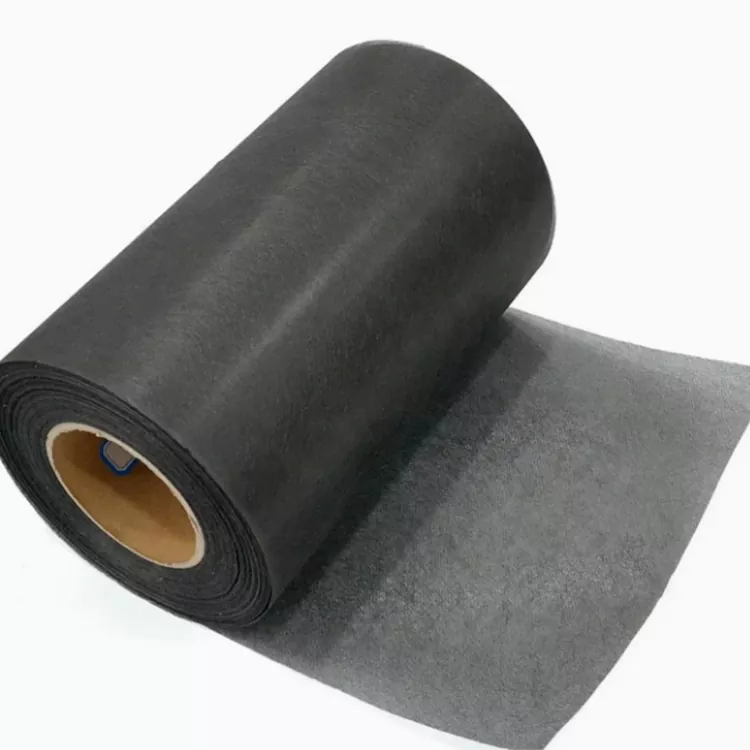

Fieltro de fibra de carbono eléctricamente conductor de 50 g

Para el fieltro de fibra de carbono eléctricamente conductor de 50 g, la conductividad eléctrica no es simplemente un elemento más en una hoja de especificaciones. Puede determinar por qué un fabricante elige la fibra de carbono en primer lugar.

La fibra de carbono proporciona naturalmente conductividad eléctrica además de sus características mecánicas y de ligereza. Cuando las fibras se distribuyen a través de una capa no tejida, el material se puede incorporar en un componente compuesto o funcional donde se requiere una capa de fibra de carbono conductora.

El rendimiento eléctrico real del producto terminado depende de factores como la distribución de fibras, el contenido de fibras, el espesor de la capa, el contacto entre áreas conductoras, el contenido de resina, el diseño del laminado y la forma en que el componente está conectado eléctricamente. Por este motivo, recomendamos evaluar el componente terminado, en lugar de seleccionar el material sólo por su peso nominal.

Aplicaciones de fieltro conductor de fibra de carbono

Cuando hablamos de materiales de superficie de fibra de carbono con los fabricantes, la aplicación normalmente nos dice más que el nombre del producto.

Un componente de pila de combustible tiene requisitos diferentes a los de una carcasa electrónica. Un elemento calefactor eléctrico tiene un objetivo de diseño diferente al de una carcasa de blindaje EMI.

Por tanto, el mismo material de fibra de carbono de 50 g puede incorporarse de forma diferente según el producto final.

Componentes de la pila de combustible

La conductividad de la fibra de carbono la hace relevante para celdas de combustible seleccionadas y aplicaciones energéticas relacionadas.

El material puede servir como parte de una estructura compuesta conductora donde se consideran tanto las características eléctricas como la construcción liviana.

Sin embargo, para las aplicaciones de pilas de combustible, la selección final del material también debe tener en cuenta la temperatura de funcionamiento, el entorno químico, la exposición al gas o líquido, la presión y los requisitos eléctricos del componente.

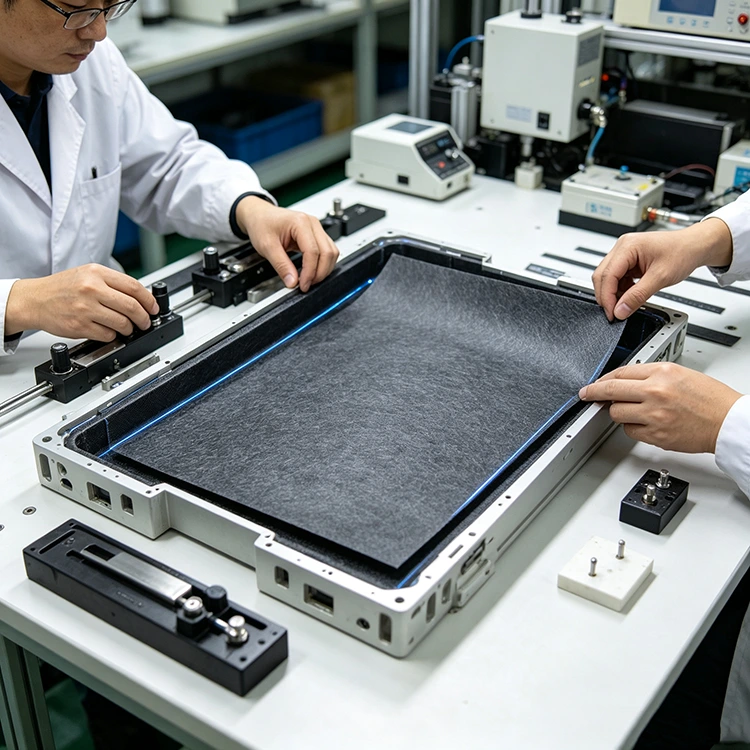

Carcasas Electrónicas

Para equipos electrónicos, se pueden utilizar materiales de fibra de carbono cuando se requiere una superficie conductora como parte de un diseño de blindaje electromagnético o de RF.

La capa de fibra de carbono puede incorporarse a una carcasa moldeada o a un recinto compuesto.

La eficacia del blindaje no está determinada únicamente por el material de fibra de carbono. La geometría del gabinete, la continuidad eléctrica, la conexión a tierra y la construcción de juntas y aberturas pueden tener un efecto significativo en el producto terminado.

Productos de calefacción eléctrica

La fibra de carbono conductora también se puede considerar para productos compuestos relacionados con la calefacción.

Cuando la corriente eléctrica pasa a través de una estructura de fibra de carbono diseñada adecuadamente, se puede generar calor. El comportamiento de calentamiento real depende de la resistencia, la disposición de las fibras, las dimensiones, el voltaje, la corriente y el diseño térmico.

Por esta razón, una aplicación de calefacción debe evaluarse según su especificación eléctrica en lugar de asumir que un material particular de 50 g proporcionará una potencia de calefacción fija.

Electrónica automotriz e industrial

Los componentes electrónicos del automóvil requieren cada vez más materiales ligeros junto con funciones eléctricas y electromagnéticas.

Los materiales de superficie de fibra de carbono se pueden incorporar en cubiertas, carcasas y componentes compuestos seleccionados cuando estas características sean útiles.

Fieltro no tejido versus fibra de carbono tejida

El fieltro de fibra de carbono eléctricamente conductor de 50 g no es un sustituto directo de la tela tejida de fibra de carbono. Los dos materiales tienen diferentes estructuras de fibras y se seleccionan para diferentes funciones en un compuesto.

La fibra de carbono tejida utiliza hilos continuos dispuestos en direcciones definidas. Esta construcción se utiliza comúnmente cuando la orientación de las fibras y el refuerzo direccional son importantes para el diseño del laminado.

El fieltro contiene fibras de carbono cortadas distribuidas por toda la alfombra en lugar de hilos continuos que siguen un patrón fijo. Su estructura no tejida es adecuada para aplicaciones donde la cobertura de la superficie, la continuidad eléctrica, la absorción de resina o la conformidad con una forma moldeada son más importantes que el refuerzo direccional.

La diferencia en la estructura afecta el manejo del material, el laminado y la construcción del laminado terminado, por lo que la selección debe basarse en la función requerida de la capa de fibra de carbono.

¿Qué significa 50 g?

La designación de 50 g se refiere al peso nominal del material por unidad de área. Describe cuánto material de fibra está presente en una superficie determinada, pero no define por sí solo la conductividad eléctrica, la resistencia o la resistencia mecánica.

Dos fieltros de fibra de carbono con el mismo peso superficial nominal pueden tener propiedades diferentes cuando su tipo de fibra, distribución de fibra, espesor, contenido de resina o condiciones de procesamiento son diferentes.

Por lo tanto, para una aplicación de producción, el peso real debe considerarse junto con el espesor, las dimensiones, el tipo de fibra de carbono, el sistema de resina, el método de procesamiento y los requisitos eléctricos del componente terminado.

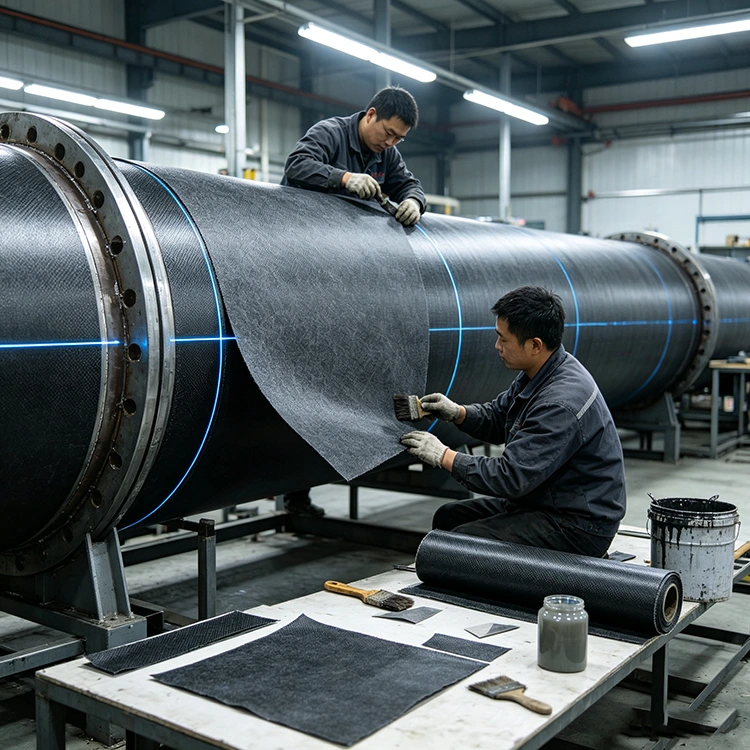

Procesamiento y fabricación de compuestos

El material está hecho de fibra de carbono cortada mediante procesos de dispersión de fibras y conformación en húmedo. La capa no tejida resultante se puede cortar e incorporar en estructuras compuestas a base de resina.

El método de procesamiento afecta cómo se humedece, consolida e integra la capa de fibra en el laminado. En el laminado manual, la aplicación de resina y la colocación de fibras son consideraciones clave. El procesamiento asistido por vacío pone mayor énfasis en el flujo y la consolidación de la resina, mientras que las aplicaciones de preimpregnados requieren un contenido de resina y condiciones de curado adecuados.

Por lo tanto, los parámetros de procesamiento pueden variar entre los métodos de producción incluso cuando el material tiene la misma especificación nominal de 50 g. Para aplicaciones con requisitos eléctricos definidos, se debe evaluar el compuesto procesado en lugar de confiar únicamente en la especificación del material.

Factores que afectan el rendimiento eléctrico

Una capa conductora de fibra de carbono es sólo una parte del sistema eléctrico. El rendimiento del componente acabado también depende de su construcción y procesamiento.

A partir del material de fibra de carbono no se puede determinar un valor de apantallamiento ni una resistencia eléctrica definidos. La distribución de las fibras, el espesor de la capa, el contenido de resina y las condiciones de contacto eléctrico influyen.

Los factores clave incluyen:

· Distribución de fibra

· Contenido de fibra de carbono

· Contenido de resina

· Espesor de capa

· Área de contacto eléctrico

· Diseño de puesta a tierra

· Geometría del componente

· Aberturas y juntas

· Condiciones de procesamiento y curado

Para aplicaciones con una resistencia específica o un objetivo de blindaje, el valor requerido debe incluirse en la especificación del material. Esto permite evaluar la capa de fibra de carbono en relación con el diseño del componente real y el sistema eléctrico.

Especificación de producto

Suministro para aplicaciones específicas

Yuruis ha suministrado materiales compuestos de fibra desde 2017, incluidos materiales de fibra de carbono, mechas de vidrio E, esteras de fibra de vidrio y productos FRP. La producción se apoya en equipos de conformado, corte e inspección de diferentes formatos de materiales compuestos.

Para el fieltro conductor de fibra de carbono, la aplicación forma parte de la especificación del material. Un material destinado a una carcasa electrónica puede requerir características diferentes a las utilizadas en un elemento calefactor, un componente de pila de combustible o una pieza compuesta de automóvil.

Por este motivo, la especificación del producto se puede definir según el componente terminado, el método de procesamiento y las propiedades eléctricas requeridas. El ancho, el grosor, el largo y otras dimensiones también se pueden personalizar según los requisitos de producción.

La capacidad de producción indicada es de 2 millones de m² al año.

Información para una solicitud de cotización

Para una cotización o evaluación de muestra, la siguiente información proporciona una base práctica para la selección de materiales y precios.

Solicitud

Especifique el uso previsto, como carcasa electrónica, elemento calefactor, componente de pila de combustible, pieza de automóvil o estructura de blindaje EMI.

Requisito eléctrico

Proporcione la resistencia objetivo, la conductividad, el rendimiento del blindaje u otras especificaciones eléctricas cuando estén disponibles.

Dimensiones de los materiales

Incluya el ancho, espesor, largo requerido y cualquier dimensión de acabado o requisito de corte.

Proceso compuesto

Indique el proceso previsto, como laminación manual, procesamiento asistido por vacío, preimpregnado u otro método de formación.

Sistema de resina

Especifique el sistema de resina, como epoxi, poliéster o éster vinílico, si el fieltro se incorporará a un compuesto.

Cantidad y entrega

Proporcione la cantidad estimada, ya sea para muestreo, producción de prueba o suministro regular, junto con el país o puerto de entrega.

También se puede proporcionar un dibujo, una especificación del material existente o una muestra cuando el material está destinado a un componente definido.

Preguntas frecuentes

¿El fieltro de fibra de carbono conductora de electricidad de 50 g es conductor de electricidad?

La propia fibra de carbono es conductora de electricidad y este material de fibra de carbono no tejido se puede incorporar en estructuras compuestas conductoras. La resistencia eléctrica o conductividad real del producto terminado depende de la distribución de la fibra, el contenido de resina, el espesor, las conexiones y el diseño general del componente.

¿Cuál es la diferencia entre el fieltro de fibra de carbono de 50 g y la tela tejida de fibra de carbono?

El material de 50 g utiliza fibra de carbono cortada en una estructura no tejida, mientras que el tejido de fibra de carbono utiliza fibras dispuestas en direcciones definidas. La forma no tejida es más adecuada para cubrir superficies y adaptarse a formas moldeadas, mientras que la tela tejida se usa comúnmente cuando se requiere refuerzo estructural direccional.

¿Se puede utilizar para blindaje EMI o RF?

Se puede incorporar en estructuras compuestas diseñadas para blindaje electromagnético o de RF porque la fibra de carbono proporciona conductividad eléctrica. Sin embargo, el rendimiento del blindaje debe evaluarse en el gabinete o componente terminado en lugar de asumirse únicamente a partir del nombre del material.

¿Se puede utilizar este material para productos de calefacción eléctrica?

La fibra de carbono se puede utilizar en aplicaciones de calefacción eléctrica porque su resistencia eléctrica permite la generación de calor cuando la corriente pasa a través de una estructura diseñada adecuadamente. La especificación del material requerido depende del voltaje, la resistencia, las dimensiones, la temperatura y el diseño de la calefacción.

¿Se puede personalizar el peso de 50 g?

El producto listado tiene una especificación de 50 g, mientras que las dimensiones y el grosor se pueden personalizar. Si se requiere un peso real diferente para una aplicación específica, esto debe confirmarse con Yuruis antes de la producción.

¿Se puede utilizar con resina epoxi o poliéster?

El material está destinado a aplicaciones compuestas y puede incorporarse en estructuras a base de resina. La resina adecuada debe seleccionarse según la aplicación final, el proceso de curado y los requisitos químicos o térmicos.

¿Puede Yuruis proporcionar muestras para pruebas de aplicaciones?

Los requisitos de las muestras se pueden analizar según la aplicación y las especificaciones previstas. Para aplicaciones eléctricas, es útil proporcionar el rendimiento eléctrico objetivo y el método de procesamiento junto con la solicitud de muestra.

¿Qué información se necesita para una cotización de producción?

Proporcione la aplicación, el ancho y espesor requeridos, la cantidad estimada, el sistema de resina, el proceso de moldeado y el destino de entrega. Si la conductividad, la resistencia o el rendimiento del blindaje son críticos, incluya también el valor objetivo.
